在水泥回轉(zhuǎn)窯上使用面最廣的保溫材料當屬硅酸鈣板，在水泥窯的各部位，硅酸鈣板與耐火材料的復合使用，大大的降低了熱量的消耗，充分發(fā)揮了其節(jié)能環(huán)保的功效。以下是水泥窯各部位使用的耐火材料及保溫材料的種類：

　　煙室：高鋁質(zhì)耐火澆注料、抗結(jié)皮澆注料、 硅酸鈣板。

　　三次風管：高強耐堿磚、硅酸鈣板、鋼纖維增強澆注料。

　　窯頭罩：高鋁質(zhì)高強澆注料、硅酸鈣板。

　　回轉(zhuǎn)窯：磷酸鹽結(jié)合高鋁質(zhì)磚、硅莫磚、鎂鉻磚、鋼纖維 增強澆注料。

　　篦冷機：拱頂耐堿磚、高鋁質(zhì)耐火澆注料、鋼纖維增強澆注料、硅酸鈣板。

噴煤管：噴煤管專用澆注料。

    水泥窯使用耐高溫硅酸鈣板隔熱耐火材料的作用如下：

    （1）降低筒體表面溫度和散熱損失；

    （2）防止筒體過熱；

    （3）減輕窯襯材料的重量；

    （4）降低工程造價。

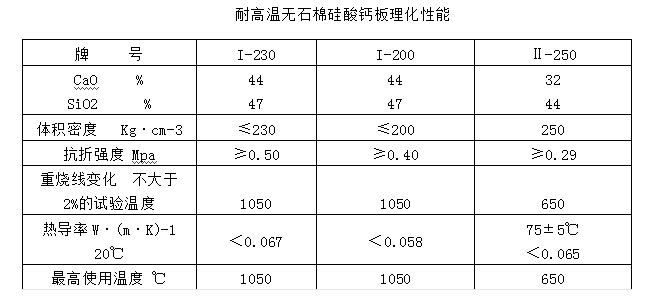

    水泥窯用隔熱耐火材料硅酸鈣板，是一種高效節(jié)能材料。原料為硅質(zhì)原料和石灰。該制品主要由硬硅鈣石（6CaO·6SiO2·H2O）和纖維組成。CaO/ SiO2的摩爾比在0.92～1.0之間。

    近年來，水泥窯中使用超輕質(zhì)硅酸鈣板的容重200-250kg/m3,可使水泥窯窯襯材料進一步輕質(zhì)化，并取得更好節(jié)能效果。
