硅酸鋁纖維板被廣泛用于工業(yè)爐隔熱保溫，節(jié)能效果明顯。以下是某廠在使用硅酸鋁纖維板與未使用硅酸鋁纖維板前后的利益差距。
采用硅酸鋁纖維棉作為工業(yè)爐內(nèi)襯，爐頂用10mm厚的，易于貼牢，爐測(cè)用20mm厚的，自己配制的粘結(jié)劑50%的耐火粘土，40%的水玻璃，10%的水?dāng)嚢瑁上『隣睢Ｔ谂渲茣r(shí)窯嚴(yán)格控制比例，不可隨便多加或少加材料。將粘結(jié)劑涂于硅酸鋁纖維板的粗面上。最好能使?fàn)t壁有一定溫度，一般在100℃以上就可以了。這個(gè)溫度可以使粘上去的纖維板很快與干凈的磚表面牢固地結(jié)合好。在粘貼前，先吹掃爐壁，然后用潛水刷洗，這樣可保證粘貼質(zhì)量。經(jīng)過(guò)三年多時(shí)間少用，除局部少量碰撞脫落外，仍保持很好。
硅酸鋁纖維板的耐熱溫度最高溫度是1200℃。超過(guò)這個(gè)溫度，板面成粒塊流體，這是表面遭到了過(guò)熱破壞，保溫質(zhì)量會(huì)大大減低，應(yīng)該更新，溫度高于1200℃的高溫熔區(qū)，不宜采用，貼了硅酸鋁板的內(nèi)層，不能劃、撞、拉、擦，否則會(huì)使內(nèi)表層受到損壞。
貼硅纖維板與未貼硅纖維板的升溫曲線對(duì)比
從升溫曲線圖可以看出，貼了硅酸鋁纖維板的，升溫快，僅用三小時(shí)就達(dá)到930℃。(工藝要求960℃)。與不貼硅酸鋁板相比，可縮短六小時(shí)。每小時(shí)一臺(tái)爐消耗600m3煤氣，在升溫階段就可節(jié)約360m3煤氣。(合標(biāo)煤750kg)

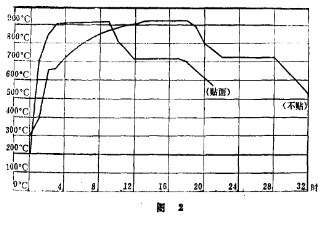

圖2為貼硅板和不貼硅板的爐溫曲線。 每燒一爐鑄鋼件可縮短十小時(shí)，每爐可節(jié)約煤氣6000m3(合標(biāo)煤l250kg)。每立方米煤氣價(jià)0.025元，共計(jì)150元。每月生產(chǎn)按25爐計(jì)算，共可節(jié) 約煤氣十五萬(wàn)立方米(合標(biāo)煤31250kg)。一臺(tái)爐每月 可為國(guó)家節(jié)約煤氣費(fèi)3750元。
